Cách xác định chân Chung, Chạy, Đề C R S của động cơ Block máy nén điều hòa máy lạnh

Đã xem: 12218

Cách xác định chân Chung, Chạy, Đề C R S của động cơ Block máy nén điều hòa máy lạnh

Bloc máy nén lạnh là  một linh kiện quan trọng  của điều hòa ,tủ lạnh . Điều hòa tủ lạnh sau khi hoạt động trong thời gian dài  bloc hay bị hỏng hoặc công suất kém dần  bloc hay bị ăn dòng gây hao tổn điện năng . Chính vì thế ta phải thay thế bloc khác . Để thay thế bloc khác thợ điện lạnh phải tính toán lựa chọn  bloc  sao cho phù hợp với công suất máy, tuy nhiên những bloc mới được nhà sản xuất đánh dấu các cực đấu điện ngời vỏ bloc còn các bloc cũ bị mờ ,mất tem  mác nên thợ sửa điều hòa phải đo xác định bằng đồng hồ để đấu điện cho chính xác.

Xác định chân chung chạy đề C R S cho block điều hòa máy lạnh

Cách xác định chân C (chung) R (chạy) R (đề) của Block điều hòa máy lạnh:

Block nén máy lạnh (máy nén kín) 1 pha có 3 cọc tiếp điện trên vỏ, sau một thời gian sẽ mờ kí hiệu hoặc một số loại không được đánh dấu đầu nào là đầu chung C (common), khởi động S (start) và làm việc R (run). Vì vậy trước khi thử máy nén công việc đầu tiên là phải xác định các cọc C,S,R của động cơ. Vật tư điện lạnh Tín Quang đã tổng hợp được các phương pháp sau:

Cách 1: Xác định chân C R S dựa vào nắp chụp bằng nhựa, hoặc vành cao su gắn trên máy nén.

Nếu như làm việc quen với động cơ máy nén tủ lạnh , điều hòa anh chị có thể dễ dàng nhận ra trong các cọc cắm ở block xẽ có các ký hiệu tại các cọc đấu là S , C , R. Trên nắp chụp nhựa hoặc vành cao su của máy nén có ký hiệu C R S tương đương với:

* C = Common: Chân Chung
* R = Run: Chân Chạy
* S = Start: Chân Đề

kí hiệu chân chung chạy đề C S R của block điều hòa máy lạnh

Cách 2: Xác định C R S dựa vào màu dây:

Đối với máy lạnh một số hãng họ qui định màu dây:
– Dây màu trăng: Gắn vào chân chung
– Dây xanh: Gắn vào chân chạy
– Dây màu đỏ: Gắn vào chân đề

Một số Block máy nén điều hòa máy lạnh thông dụng nhất hiện nay:

Máy nén lạnh Ga-le Rotary: Liên Hệ

Máy nén lạnh PISTON: Liên Hệ

Máy nén lạnh xoắn ốc SCROLL: Liên Hệ

Cách 3: Xác định C R S bằng phương pháp đo điện trở:

Đây là phương pháp chính xác nhất, an toàn nhất và hiệu quả nhất nên sử dụng. Dụng cụ rất đơn giản là sử dụng động hồ vạn năng.

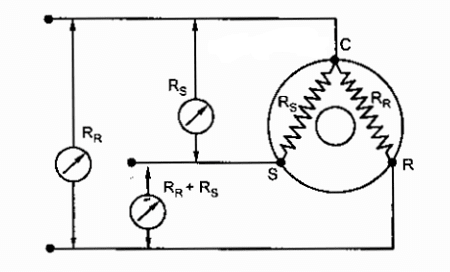

Xác định chân chung chạy đề C R S cho block điều hòa máy lạnh bằng điện trở

Bước 1: Lần lượt đo vào 3 cặp chân của động cơ ta sẽ có lần lượt 3 giá trị điện trở khi đó có mật lần đo có giá trị điện trở lớn nhất đó là 2 chân chạy và đề , chân còn lại là chân chung .

Ví dụ : đo 1-2 = 10 , 1 – 3 = 15 , 2-3 = 20 thì 2 và 3 có giá trị điện trở lớn nhất xác định rằng 1 là chân chung .

Bước 2: Xác định 2 chân còn lại là chân chạy và đề ta chỉ cần đo từ chân chung (1) ra 2 chân còn lại lần đo lnaof có giá trị lớn hơn đó là chân đề và tất nhiên chân có giá trị điện trở nhỏ hơn là chân chạy .

Ví dụ : đo 1-2 = 15 , 1-3 = 20 thì 1,3 có giá trị điện trở lớn nhất 3 sẽ là chân đề , 1,2 có giá trị điện trở nhỏ hơn 2 là chân chạy

Xác định chân chung chạy đề C R S cho block điều hòa máy lạnh

Các lỗi thường gặp dẫn đến hư hỏng của block máy nén điều hòa. Xem thêm...

Cách 4: Phương pháp đo cường độ dòng điện.

ếu không có đồng hồ vạn năng thì phải dùng phương pháp đo cường độ dòng điện, nhưng phương pháp này kém chính xác hơn vì dòng điện không chỉ phụ thuộc vào điện trở mà còn phụ thuộc vào điện cảm của cuộn dây. Phương pháp nhận biết các đầu dây như trên nhưng với giá trị ngược lại vì dòng điện tỉ lệ nghịch với điện trở cuộn dây:

- Sử dụng một nguồn điện xoay chiều 220V, 110V hoặc một chiều 12V, 6V như pin hoặc ắc quy.

- Chọn ampe kế phù hợp. (Click vào để xem ảnh gốc có chất lượng tốt hơn) - Nối nguồn điện và tìm 2 cọc có dòng điện nhỏ nhất, cọc còn lại sẽ là cọc C.

- Từ cọc C tìm dòng lớn ta sẽ tìm được cọc R.

- Cọc còn lại sẽ là cọc S (có dòng nhỏ hơn).

- Đánh dấu các cọc đã xác định.

Xác định chân chung chạy đề C R S cho block điều hòa máy lạnh bằng cường độ dòng điện

Cách 5:  Dùng đèn thử:

Thực chất đây là phương pháp đo cường độ dòng điện nhưng thay vì dùng ampe kế, ta mắc vào đó một bóng đèn phù hợp và nhận biết dòng lớn bé qua độ sáng của bóng đèn.

- Chuẩn bị nguồn điện, bóng đèn và dây dẫn phù hợp.

- Nối nguồn điện cho 2 cọc bất kỳ, tìm 2 cọc có độ sáng lớn nhất. Cọc còn lại là cọc C.

- Từ cọc C, nối ra 2 cọc còn lại, cọc nào cho đèn sáng hơn là cọc R.

- Cọc nào cho đèn tối hơn là cọc S.

- Đánh dấu các cọc đã xác định.

Xác định chân chung chạy đề C R S cho block điều hòa máy lạnh bằng đèn thử

Như vậy với những cách mà Vật tư điện lạnh Tín Quang đã tổng hợp ở trên hy vọng sẽ giúp bạn dễ dàng xác định ngay được chân chung , chạy , đề cho động cơ điều hòa , tủ lạnh , máy giặt hoặc bất kì động cơ 1 pha nào mà các bạn muốn .
