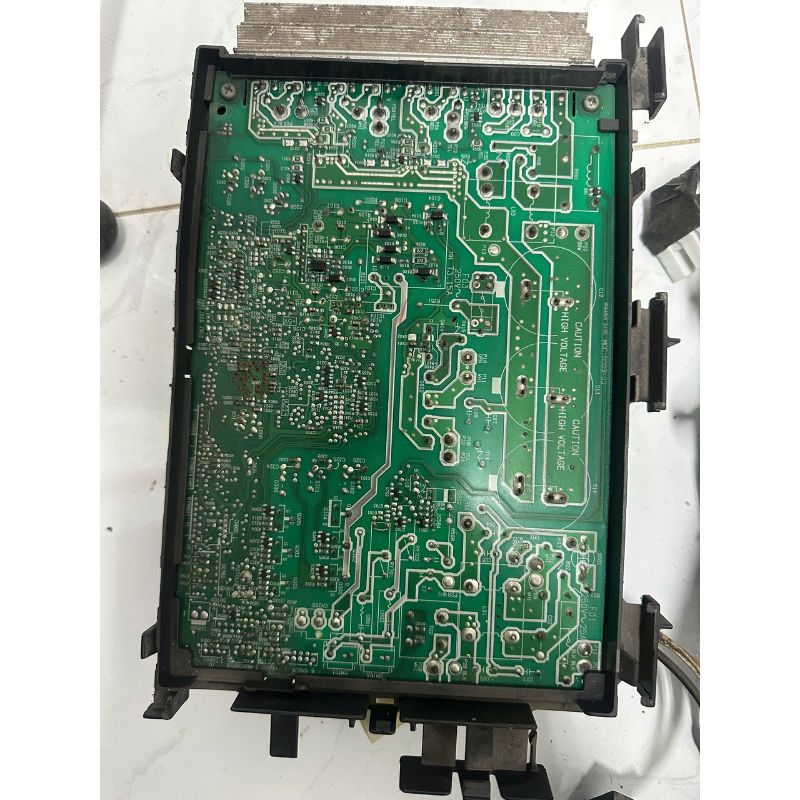

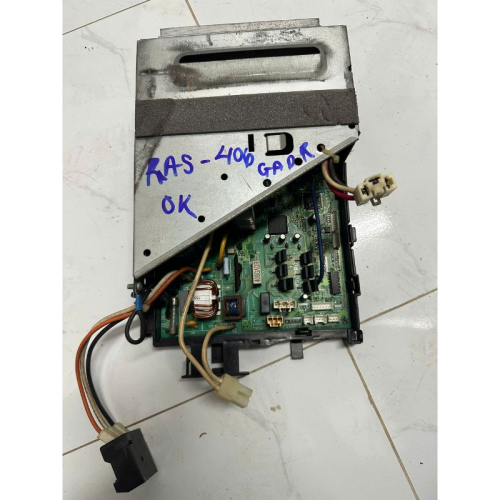

Bo dàn nóng Toshiba RAS-406GADR là bo mạch công suất và điều khiển đặt trong cụm ngoài trời của dòng máy lạnh nội địa Nhật chạy điện 200V, 2 chiều (làm lạnh và sưởi). Bo này đảm nhiệm việc điều khiển máy nén inverter, quạt dàn nóng và toàn bộ các chế độ bảo vệ của hệ thống.
Khác với máy lạnh dân dụng tại Việt Nam thường dùng 220V, các model nội địa Nhật như RAS-406GADR hoạt động ở mức 200V, do đó bo có thiết kế mạch nguồn và linh kiện phù hợp với điện áp này.
Bo có khả năng đảo chiều chu trình lạnh để chuyển đổi giữa chế độ làm lạnh và sưởi ấm (heat pump).
Bo tạo tín hiệu biến tần để điều chỉnh tốc độ máy nén theo tải lạnh hoặc tải sưởi, giúp tiết kiệm điện và duy trì nhiệt độ ổn định.
Tự động thay đổi tốc độ quạt theo nhiệt độ dàn trao đổi nhiệt và áp suất gas trong hệ thống.
Trong chế độ sưởi, bo cấp điện cho van đảo chiều để đổi hướng dòng gas.
Bo giám sát các thông số:
Dòng máy nén
Nhiệt độ dàn nóng
Áp suất gas (gián tiếp qua cảm biến)
Khi phát hiện bất thường, bo sẽ ngắt máy để tránh hư hỏng nặng.
Chuyển đổi điện áp AC 200V sang DC và ổn định nguồn cho vi xử lý và mạch điều khiển.
Là phần chịu tải lớn nhất, dùng để biến đổi điện DC thành AC 3 pha cấp cho máy nén inverter.
Nhận tín hiệu từ dàn lạnh và các cảm biến, sau đó đưa ra lệnh điều khiển toàn bộ hệ thống.
Bao gồm:
Dây nguồn vào
Dây máy nén 3 pha
Dây quạt dàn nóng
Dây tín hiệu sang dàn lạnh
Dây van đảo chiều và các cảm biến nhiệt
Quạt và máy nén ngoài trời không hoạt động dù máy đã bật.
Máy nội địa thường hiển thị mã lỗi bằng nháy đèn trên dàn lạnh hoặc hiển thị mã trên remote chẩn đoán.
Thường do chập module công suất hoặc diode chỉnh lưu trên bo.
Bo kích hoạt chế độ bảo vệ khi phát hiện quá dòng, quá nhiệt hoặc lỗi cảm biến.
Dùng trực tiếp 220V không qua biến áp cho máy 200V có thể làm hỏng mạch nguồn hoặc tụ lọc.
Do dàn nóng đặt ngoài trời, nếu gioăng hộp điện lão hóa, nước mưa có thể vào gây chập bo.
Máy nén chạm vỏ hoặc kẹt cơ sẽ làm tăng dòng và phá hủy module IPM.
Là nguyên nhân khá phổ biến gây chập mạch ở các máy nội địa.
Module công suất cháy nổ, vỡ hoặc chập hoàn toàn
Mạch in cháy đen, đứt nhiều đường mạch
Bo không giao tiếp với dàn lạnh dù đã kiểm tra dây tín hiệu
Nên dùng biến áp cách ly hoặc ổn áp phù hợp để tránh hư bo mới.
Đo cách điện và điện trở cuộn dây máy nén để đảm bảo không bị chạm hoặc kẹt.
Các tải này nếu bị chập có thể làm cháy bo ngay khi khởi động.
Đảm bảo đúng firmware và giao thức giao tiếp với dàn lạnh RAS-406GADR.
Không cần chỉnh sửa hay can thiệp vào mạch đảo chiều và cảm biến.
Phù hợp cho sửa chữa các máy nội địa có giá trị cao nhưng linh kiện mới khó tìm tại thị trường Việt Nam.
